Где используются проволочные лотки для кабеля
Что такое проволочные лотки и почему их выбирают

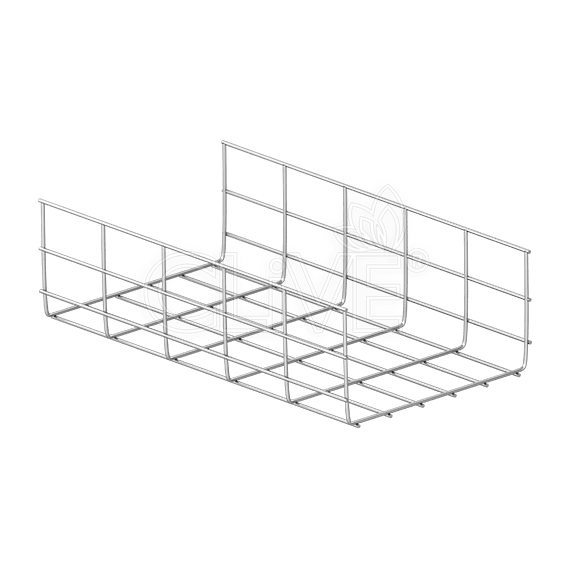

Проволочные лотки для прокладки кабеля - изделия из стальной проволоки, сваренной в жёсткую сетку с бортами и крепёжными аксессуарами. Лотки проволочные применяются для открытой и полуоткрытой прокладки в зданиях и на производстве. По конструкции это сетчатые лотки из стали с защитными решениями: оцинкованные, нержавеющие, порошковая окраска — выбор зависит от среды и требований к коррозионной стойкости.
Где используются проволочные лотки для кабеля: ЦОДы и серверные, пищевые и фармацевтические производства, коммерческие кухни и HoReCa, медицинские учреждения и чистые помещения, торговые и офисные пространства, склады и парковки.
Ключевые преимущества, за которые выбирают сетчатые лотки:
- Естественная вентиляция кабеля, снижение нагрева и риска перегрева
- Низкий вес и простая стыковка секций, быстрый монтаж
- Гибкая трассировка: легко обходить препятствия и менять направление на объекте
- Гигиеничность: открытая конструкция не накапливает пыль, проста в мойке
- Удобный доступ к обслуживанию: кабели видно и доступны без вскрытия короба
Есть и ограничения применения. В агрессивных средах с активными аэрозолями, маслом или большим количеством мелкой пыли уместны короба или лестничные лотки, которые лучше защищают от воздействий и удерживают мелкий кабель. При больших пролётах, сильных динамических нагрузках или прокладке тяжёлых силовых линий предпочтительны лестничные лотки с высокой несущей способностью.
В задачах экранирования от ЭМИ и полностью скрытой прокладки выбирают сплошные короба; в остальных случаях металлические лотки проволочные обеспечивают баланс открытости трассы, скорости монтажа и стоимости.
Где используются проволочные кабельные лотки: отрасли и типы объектов
Для открытой прокладки и аккуратной организации кабеля проволочные лотки активно используют на промышленных предприятиях и в цехах - машиностроение, энергетика, компрессорные и технологические зоны, где важны вентиляция проводов, быстрая диагностика и легкая модернизация трасс. В складских комплексах и логистических хабах, в ТЦ и БЦ, ритейле и шоурумах, где открытые инженерные коммуникации становятся частью архитектуры.
В современных офисах, коворкингах и open space с открытыми потолками такие лотки из проволоки держат порядок, быстро меняют конфигурацию рабочих мест и интегрируются с освещением и вентиляцией. В ЦОДах и серверных для СКС и слаботочных систем лотки проволочные для кабеля обеспечивают вентиляцию, простую укладку больших пучков и удобный доступ для обслуживания. На медицинских и лабораторных объектах (сан.зоны) возможность сухой и влажной уборки и совместимость с антибактериальными покрытиями.
Пищевая и фарм. промышленность с повышенными гигиеническими требованиями ценит открытую конструкцию и быстроту санитарной обработки, отсутствие скрытых зон накопления пыли. На транспортных узлах – аэропортах, вокзалах и в паркингах – проволочные кабельные лотки выдерживают интенсивную эксплуатацию и легко масштабируются. Для HoReCa (кухни ресторанов, отели, фуд-корты), наружных и технических площадок применяются горячеоцинкованное покрытие и нержавеющая сталь, которые защищают от коррозии.
Применения и нюансы монтажа проволочных лотков для кабеля
Где используются проволочные лотки для кабеля – где важны скорость монтажа, обзор трассы и аккуратный вид. Под подвесными и открытыми потолками: эстетика, видимая прокладка ценятся в офисах, ТЦ, коворкингах и техпространствах; открытая сетка облегчает ревизию и рассеивание тепла. На стенах, под фальшполом и на эстакадах: варианты крепления подбирают по основаниям и нагрузкам, учитывая доступность и резерв емкости.
Основные места применения сетчатых лотков:
- Под подвесными и открытыми потолками: эстетика, видимая прокладка обеспечиваются консолями, шпильками и регулируемыми подвесами; важны прямые линии, минимальные провисы и аккуратные стыки.
- На стенах, под фальшполом и на эстакадах: варианты крепления включают настенные кронштейны, стоечные системы, рамные опоры, а также низкопрофильные решения для фальшпола с быстрым доступом к кабелям.
Разделение силовых и слаботочных линий, аксессуары и перегородки планируют с этапа проекта: применяют раздельные секции, металлические или диэлектрические разделители, крышки над чувствительными трассами, радиусные элементы на поворотах, маркировку для сервисов (ИТ, ОПС, СКУД, видеонаблюдение). Это снижает наводки, упрощает трассировку и соответствует требованиям аудита.й2
Пожарная безопасность, заземление, коррозионная стойкость и IP-защита определяются средой – выбирайте негорючие материалы и огнестойкие подвесы в зонах эвакуации, выполняйте непрерывное заземление лотков через соединители и гибкие перемычки; для влажных и агрессивных зон — горячее цинкование, нержавеющую сталь или порошковое покрытие.
Базовая IP-защита сетчатых трасс невысока, поэтому для пыли/брызг применяют крышки и локальные короба. Подбор размеров, шага опор и нагрузочной способности для конкретного объекта делайте по суммарной массе кабелей с запасом, таблицам производителя и допустимому прогибу; рассчитывайте критические участки (разгрузка отводов, вводы в шкафы), чтобы обеспечить надежность и удобство обслуживания.
